产品属性
| 品牌 | ALPS/阿尔卑斯 | 批号 | 24+ |
| 封装 | 仓库 | 深圳 |
交易说明：
- 日本原装进口
产品详情

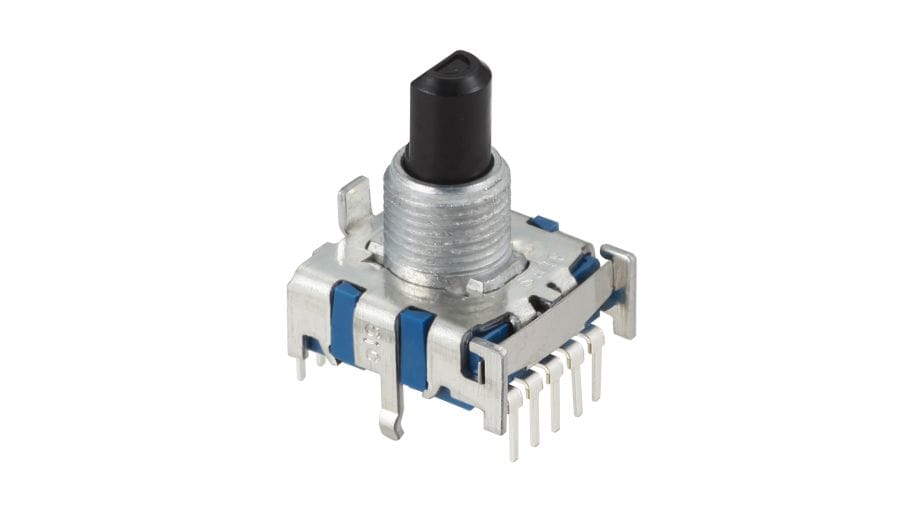

旋转开关 > SRBV系列 > SRBV131803
8接点对应竖型 SRBV系列
｜外形图｜安装孔尺寸图｜操作部详图a｜电路图及虚拟端子｜包装规格｜附属零部件｜焊接条件｜
产品编号相关信息SRBV131803
电路数 1 接点数 3 切换角度 30±3° 切换时限 Non shorting 旋转扭矩 30±15mN·m 操作部形状 Flat 操作部长度 L: 15mm 使用温度范围 -10℃ to +85℃ 最大额定/最小额定(电阻负载) 0.3A 16V DC/50μA 3V DC 电性能 接触电阻(初期/寿命后) 50mΩ max./150mΩ max. 绝缘电阻 100MΩ min. 100V DC 耐电压 100V AC for 1 minute 机械性能 端子强度 5N for 1 minute 操作部强度 旋转方向 0.6N·m 推进方向 100N 操作部的摆动(轴尖端的负载: 1N) 自安装面的测量位置 10mm 轴的振动幅度（最大值） 0.2mm max. 适用安装尺寸 15mm 耐久性能 无负载寿命 10,000 cycles 100mΩ max. 负载寿命(最大额定负载) 10,000 cycles 150mΩ max. 耐环境性能 耐寒性能 -20℃ 96h 耐热性能 85℃ 96h 耐湿性能 40℃, 90 to 95%RH 96h 最小订货单位(pcs.) 日本 165 出口 330 外形图
安装孔尺寸图
自A方向看。 操作部详图a
电路图及虚拟端子
包装规格
托盘 包装数(pcs.) 1箱/日本 165 1箱/出口包装 330 出口包装箱尺寸(mm) 400×270×185
